| Publicación Diario Oficial No.: | ., el día: |
| Publicada en la WEB CREG el: | 23/October/2014 |
| Bogotá D.C., octubre 23 de 2014
CIRCULAR No. 087
PARA: EMPRESAS DISTRIBUIDORAS DE GAS COMBUSTIBLE POR REDES DE TUBERÍA EN ÁREAS DE SERVICIO NO EXCLUSIVO
DE: DIRECCIÓN EJECUTIVA
ASUNTO: REPORTE GEORREFERENCIADO DE INVENTARIOS DE ACTIVOS EXISTENTES EN EL SISTEMA DE DISTRIBUCIÓN
La Dirección Ejecutiva de la Comisión de Regulación de Energía y Gas, en desarrollo de lo previsto en el artículo 73 de la Ley 142 de 1994, se permite informar a las empresas distribuidoras de gas combustible por redes de tubería, que con el fin de adelantar lo establecido en el parágrafo 2 del numeral 9.5 y Anexo 3 de la Resolución CREG 202 de 2013, las empresas deben reportar en medio magnético el inventario existente de redes de su sistema de distribución a 31 de diciembre de 2013, georreferenciado, sin incluir la inversión proyectada para la expansión del sistema de distribución.
Los archivos deben diligenciarse según las instrucciones señaladas en el Anexo de la presente circular y enviarla a esta Comisión antes del 15 de diciembre de 2014 en los términos establecidos en la Resolución CREG 202 de 2013, Artículo 6. REGLAS PARA LA SOLICITUD Y APROBACIÓN DE CARGOS. Esta información debe diferenciarse por periodos tarifarios, anterior y posterior a la Resolución CREG 011 de 2003. La información reportada será utilizada exclusivamente para propósitos regulatorios.
La información deberá ser enviada en medio magnético en las oficinas de la CREG en la Av. Calle 116 No. 7 – 15, Interior 2, Oficina 901 y adicionalmente, cuando esté disponible el aplicativo de APLIGAS, se deberá realizar el cargue de la información en dicho el mismo. La Comisión podrá hacer la verificación documental en las instalaciones de las empresas o directamente en campo, la cual puede realizarla directamente la CREG o a quien delegue en su lugar. Esta información será utilizada exclusivamente para propósitos regulatorios.
Según la Ley 142 de 1994, artículo 73, inciso final, la Comisión de Regulación de Energía y Gas tiene la facultad selectiva de pedir información amplia, exacta, veraz y oportuna a quienes presten los servicios públicos domiciliarios de energía eléctrica y gas combustible a que se refiere la Ley de servicios públicos, inclusive si sus tarifas no están sujetas a regulación.
Finalmente, de acuerdo con lo previsto en el inciso final de la norma citada, quienes no proporcionen la información solicitada por la Comisión estarán sujetos a todas las sanciones que contempla el artículo 81 de la Ley 142 de 1994, y en todo caso, la CREG podrá imponer por sí misma las sanciones del caso, cuando no se atiendan en forma adecuada sus solicitudes de información.
Cordialmente,
JORGE PINTO NOLLA
ANEXO CIRCULAR No. 087 DEL 23 DE OCTUBRE DE 2014
1. Georreferenciación
La información debe ser entregada en formato shapefile, o como una clase de entidad (Feature Class) contenida en una geodatabase de archivos Esri, de acuerdo con las unidades constructivas definidas en la Resolución CREG 202 de 2013 y para cada uno de los mercados relevantes. Se debe identificar toda la información asociada a cada unidad, tales como, características técnicas, municipio y departamento donde se presta el servicio, códigos administrativos, de tipología o categorización, así como la información geográfica que permita determinar su ubicación y trazado.
Las capas geográficas deberán estar referenciadas bajo el Sistema de Referencia oficial utilizado en Colombia MAGNA SIRGAS (WGS84), y con proyección cartográfica Gauss – Krüger, origen Bogotá-MAGNA.
La tabla presentada a continuación especifica los parámetros que definen el sistema de referencia:
MAGNA Colombia_Bogotá
Geographic Coordinate System | Gauss – Krüger
Projected Coordinate System |
GCS_MAGNA
Angular Unit: Degree (0,0174532925199433)
Prime Meridian: Greenwich (0,0)
Datum: D_MAGNA
Spheroid: GRS_1980
Semimajor Axis: 6378137,0
Semiminor Axis: 6356752,314140356
Inverse Flattening: 298,257222101 | Projection: Transverse_Mercator
False_Easting: 1000000,0
False_Northing: 1000000,0
Central_Meridian: -74,07750791666666
Scale_Factor: 1,0
Latitude_Of_Origin: 4,596200416666666
Linear Unit: Meter (1,0) |
Fuente: Parámetros definidos en el módulo Spatial Reference Properties, ArcGis for Desktop, Esri.

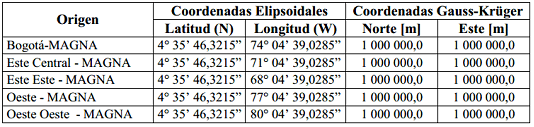

Las coordenadas MAGNA de los orígenes Gauss – Krüger en Colombia corresponden con:
Fuente: Documento con los Tipos de Coordenadas manejadas en Colombia. Instituto Geográfico Agustín Codazzi, IGAC, Mayo 2004.
http://www2.igac.gov.co/igac_web/UserFiles/File/MAGNAWEB_final/documentos/tipos%20de%20coordenadas.pdf
2. Especificación de Cartografía Base y Temática
2.1 Cartografía Base
Las capas de cartografía base tales como (manzanas, malla vial, rótulos, cuadros de convenciones, marcos, grillas, entre otras.) y en general cualquier otra entidad geográfica ya sea de tipo Vector o Raster, que no constituya parte del Sistema de Distribución de redes de Combustible, deben antecederse en la nomenclatura de cada capa con el prefijo (BC), seguido por un underscore ó “_”, a modo ejemplo:
BC_MANZANAS
BC_RÓTULOS
BC_ CONVENCIONES
BC_SIMBOLOS
2.2. Cartografía Temática
2.2.1 Unidades Constructivas
Los inventarios deben reportarse por capas que agrupen todas las unidades constructivas del mismo tipo con la correspondiente información de atributos, según las tablas presentadas a continuación. Como mínimo se deben entregar los puntos georreferenciados inicial y final de la unidad constructiva que permitan determinar la longitud correspondiente, según los términos establecidos en la Resolución CREG 202 de 2013. Adicionalmente, deben contener la información de la fecha de entrada en operación del activo por periodos tarifarios, según sea anterior o posterior a la Resolución CREG 011 de 2003.
Según lo anterior, se deben identificar las unidades constructivas reconocidas y ejecutadas con la inversión existente, IE, anterior a la entrada en vigencia la Resolución CREG 011 de 2003. De igual forma, se deben identificar las Nuevas Inversiones que fueron reconocidas y ejecutadas en la anterior revisión tarifaria, IPE, junto con la Inversión Ejecutada durante el Período Tarifario que culmina y no Prevista en el Programa de Nuevas Inversiones, INPE, durante la vigencia de la Resolución CREG 011 de 2003.
Las Unidades Constructivas se deben reportar con base en los Anexos 4, 5, 6, 7 y 8 de la Resolución 202 de 2013, como se indica a continuación:
· Estaciones reguladoras Puerta de Ciudad (ERPC)
La información geográfica que represente una estación de regulación puerta de ciudad debe ser entregada con geometría Tipo Punto, con la correspondiente descripción alfanumérica del atributo de cada punto:
| Nombre del Elemento | Código UC/ Descripción |
| ERPC01T1 | ERPC 01T1 (0 A 1 MMSFCD sin calentamiento y con odorización) |
| ERPC01T2 | ERPC 01T2 (0 A 1 MMSFCD con calentamiento y con odorización) |
| ERPC13T1 | ERPC 13T1 (1 A 3 MMSFCD sin calentamiento y con odorización) |
| ERPC13T2 | ERPC 13T2 (1 A 3 MMSFCD con calentamiento y con odorización) |
| ERPC35T1 | ERPC 35T1 (3 A 5 MMSFCD sin calentamiento y con odorización) |
| ERPC35T2 | ERPC 35T2 (3 A 5 MMSFCD con calentamiento y con odorización) |
| ERPC515T1 | ERPC 515T1 (5 a 1 MMSFCD sin calentamiento y con odorización) |
| ERPC515T2 | ERPC 515T2 (5 a 1 MMSFCD con calentamiento y con odorización) |
| ERPC1550T1 | ERPC 1550T1 (5 a 1 MMSFCD sin calentamiento y con odorización) |
| ERPC1550T2 | ERPC 1550T2 (5 a 1 MMSFCD con calentamiento y con odorización) |
| ERPC50100T1 | ERPC 50100T1 (5 a 1 MMSFCD sin calentamiento y con odorización) |
| ERPC50100T2 | ERPC 50100T2 (5 a 1 MMSFCD con calentamiento y con odorización) |
· Estaciones de regulación de presión (ERP)
La información gráfica que represente una estación de regulación de presión debe ser entregada con geometría Tipo Punto, con la correspondiente descripción alfanumérica del atributo de cada punto:
| Nombre del Elemento | Código UC (Descripción) |
| ERP3T1 | ERP 3T1 (3000 m3/h - tren sencillo - con medidor) |
| ERP3T2 | ERP 3T2 (3000 m3/h - tren sencillo - sin medidor) |
| ERP3T3 | ERP 3T3 (3000 m3/h - tren paralelo - con medidor) |
| ERP3T4 | ERP 3T4 (3000 m3/h - tren paralelo - sin medidor) |
| ERP5T1 | ERP 5T1 (5000 m3/h - tren sencillo - con medidor) |
| ERP5T2 | ERP 5T2 (5000 m3/h - tren sencillo - sin medidor) |
| ERP5T3 | ERP 5T3 (5000 m3/h - tren paralelo - con medidor) |
| ERP5T4 | ERP 5T4 (5000 m3/h - tren paralelo - sin medidor) |
| ERP6T1 | ERP 6T1 (6000 m3/h - tren sencillo - con medidor) |
| ERP6T2 | ERP 6T2 (6000 m3/h - tren sencillo - sin medidor) |
| ERP6T3 | ERP 6T3 (6000 m3/h - tren paralelo - con medidor) |
| ERP6T4 | ERP 6T4 (6000 m3/h - tren paralelo - sin medidor) |
| ERP8T1 | ERP 8T1 (8000 m3/h - tren sencillo - con medidor) |
| ERP8T2 | ERP 8T2 (8000 m3/h - tren sencillo - sin medidor) |
| ERP8T3 | ERP 8T3 (8000 m3/h - tren paralelo - con medidor) |
| ERP8T4 | ERP 8T4 (8000 m3/h - tren paralelo - sin medidor) |
| ERP9T1 | ERP 9T1 (9000 m3/h - tren sencillo - con medidor) |
| ERP9T2 | ERP 9T2 (9000 m3/h - tren sencillo - sin medidor) |
| ERP9T3 | ERP 9T3 (9000 m3/h - tren paralelo - con medidor) |
| ERP9T4 | ERP 9T4 (9000 m3/h - tren paralelo - sin medidor) |
| ERP10T1 | ERP 10T1 (10000 m3/h - tren sencillo - con medidor) |
| ERP10T2 | ERP 10T2 (10000 m3/h - tren sencillo - sin medidor) |
| ERP10T3 | ERP 10T3 (10000 m3/h - tren paralelo - con medidor) |
| ERP10T4 | ERP 10T4 10000 m3/h - tren paralelo - sin medidor |
| ERP35T1 | ERP 35T1 (35000 m3/h - tren sencillo - con medidor) |
| ERP35T2 | ERP 35T2 (35000 m3/h - tren sencillo - sin medidor) |
| ERP35T3 | ERP 35T3 (35000 m3/h - tren paralelo - con medidor) |
| ERP35T4 | ERP 35T4 (35000 m3/h - tren paralelo - sin medidor) |
· Estaciones de Gas Natural Comprimido y GLP
La información gráfica que represente una estación de gas natural comprimido y GLP debe ser entregada con geometría Tipo Punto, con la correspondiente descripción alfanumérica del atributo de cada punto:
| Nombre del Elemento | Código UC (Descripción) |
| RM200 | RM200 (Estación GNC 200 m3/ hora) |
| RM500 | RM500 (Estación GNC 500 m3/ hora) |
| RM600 | RM600 (Estación GNC 600 m3/ hora) |
| RM700 | RM700 (Estación GNC 700 m3/ hora) |
| RM1000 | RM1000 (Estación GNC 1000 m3/ hora) |
| RM1500 | RM1500 (Estación GNC 1500 m3/ hora) |
| RM2800 | RM2800 (Estación GNC 2800 m3/ hora) |
| AP100 | AP100 (Estaciones de aire propanado de 100kpcd) |
| AP400 | AP400 (Estaciones de aire propanado de 400kpcd) |
| EGLP6000 | EGLP6000 (Estación de GLP 6000 galones) |
| EGLP9000 | EGLP9000 (Estación de GLP 9000 galones) |
| UAD10000 | Unidad de almacenamiento y descompresión 10000 gl |
| UAD5000 | Unidad de almacenamiento y descompresión 5000 gl |
El tipo de elemento que represente la tubería se definirá con geometría Tipo Línea, independientemente de que se utilicen polilíneas, con la correspondiente convención por tipo de suelo y descripción alfanumérica del elemento de acuerdo con el diámetro de tubería, material y tipo de suelo en el que se encuentra.
· Tuberías de acero y polietileno de media y alta densidad
A modo ilustrativo, el cuadro resumen presentado a continuación ejemplifica la forma como se deben presentar las capas correspondientes a todas las clases de tuberías acero y polietileno de media y alta densidad. Incluye nombre de la capa asociada con el código del elemento de la respectiva Unidad Constructiva. De esta forma se deben identificar todas las capas asociadas a las Unidades Constructivas de tuberías vigentes en la Resolución 202 de 2013:
| Nombre del Elemento | Código UC (Descripción) |
| TA1/2CO | TA1/2CO (Tubería de Acero de 1/2pulg. En Calzada de Concreto) |
| TA2AS | TA2AS (Tubería de Acero de 2pulg. En Calzada de Asfalto) |
| TA4AS | TA4AS (Tubería de Acero de 4pulg. En Asfalto) |
| TA6AS | TA6AS (Tubería de Acero de 6pulg. En Calzada de Asfalto) |
| TPE3/4CO | TPE3/4(Tubería de Polietileno de 3/4pulg. En Calzada de Concreto) |
| TPE1/2AS | TPE1/2AS (Tubería de Polietileno de 1/2pulg. En Calzada de Asfalto) |
| TPE2CO | TPE2CO (Tubería de Polietileno de 2pulg. En Calzada de Concreto) |
| TPE4ZV | TPE4ZV (Tubería de Polietileno de 4lg. En Calzada en Zona Verde) |
| TPE6TAS | TPE86AS (Tubería de Polietileno de 6pulg. En Calzada en Asfalto) |
| TPE10063AS | TPE100-63AS (Tubería de Polietileno de Alta Densidad de 63 mm en Calzada Asfalto) |
| TPE100315ZV | TPE100-315ZV (Tubería de Polietileno de Alta Densidad de 315 mm en Zona Verde) |
· Unidades Constructivas para calidad y Otras Unidades
La información geográfica que represente un equipo de calidad y otras unidades debe ser representada con geometría Tipo Punto, con la correspondiente descripción alfanumérica del elemento por código de la UC:
| Nombre del Elemento | Código UC (Descripción) |
| PLI01 | PLI01 (Data Logger o Monógrafo de 12”) |
| PLI02 | PLI02 (Cabezas de prueba o columnas de agua) |
| IO01 | IO01 (Detector sensor electroquímico) |
| IO02 | IO02 (Detector portátil de Odorizante) |
| SGL01 | SGL01 (Sistema digital de grabación, múltiples municipios) |
| SGL02 | SGL02 (Sistema digital de grabación, 1 municipio) |
| PC01 | PC01 (Caja de inspección) |
| MPC01 | MPC01 (Cromatógrafo en línea instalado) |
| MPC02 | MPC02 (Higrómetro) |
| Nombre del Elemento | Código UC (Descripción) |
| CCONTRL | CCONTRL (Equipos de control para sistemas de gas natural por ERPC o ERP) |
| LCPE1/2 | LCPE-1/2” (Limitador Caudal para Tubería de PE de ½”) |
| LCPE3/4 | LCPE-3/4” (Limitador Caudal para Tubería de PE de ¼”) |
| LCPE1 | LCPE-1” (Limitador Caudal para Tubería de PE de 1”) |
| LCPE2 | LCPE-2” (Limitador Caudal para Tubería de PE de 2”) |
| LCPE3 | LCPE-3” (Limitador Caudal para Tubería de PE de 3”) |
| LCPE4 | LCPE-4” (Limitador Caudal para Tubería de PE de 4”) |
| LCPE6 | LCPE-6” (Limitador Caudal para Tubería de PE de 6”) |
Los Activos Especiales tales como cruces subfluviales, subterráneos, sobre cerchas o puentes y otros activos no homologados en las Unidades Constructivas, deberán ser reportados separadamente y cada uno debe estar en una capa diferente claramente identificada, con información propia de cada elemento.
| Nombre del Elemento | Descripción |
| ACTUADOR | Actuador |
| BYPASS | Bypass |
| CONEX_TRANS | Conexión a red de Transporte |
| X_VIAL | Cruces de vías |
| X_SUBTERR | Cruces subterráneos |
| X_AUTO | Cruce de autopista o vía nacional |
| X_AEREO | Cruce aéreo |
| X_AEREO6AC | Cruce aéreo de Acero hasta 6” |
| X_AEREO075 | Cruce aéreo menor de PE de ½” |
| X_SUBFLUV | Cruces subfluviales |
| X_SUBFLUVAC | Cruces subfluviales en Acero Km |
| X_SUBFLUVPE | Cruces subfluviales en PE |
| X_FERRO | Cruces ferrocarril y de metro |
| X_POLIDUC | Cruces de poliducto |
| X_RIO | Estructura colgante ríos |
| ODORIZAR | Equipos de odorozación |
| CATODICA | Equipos de protección catódica |
| HOTTAP | Hot tap y equipo de Obturación |
| LASTRADO | Lastrado en acero |
| PROTEC_RIO | Placas de protección de río |
| POLIVALVULA | Poliválvulas |
| BALSACRETO | Protección del río con Balsacretos |
| RASPADOR | Trampa de raspatubos |
3. Generalidades
En este proceso de recopilación de información geográfica se requiere que cada empresa realice el respectivo proceso de recolección y adaptación de la información a los parámetros técnicos especificados anteriormente, con el fin de que se pueda proporcionar la información a la CREG de manera estandarizada e integrada. En caso que requiera ampliación o ajuste de la solicitud de información geográfica, se emitirá una circular posteriormente.
Entendiendo que la mayoría de las empresas ya cuentan con un Sistema de Información Geográfica -SIG- oficialmente constituido, solicitamos la mayor cantidad de información geográfica temática con la que cuenten, que permita alimentar el sistema de verificación. Se debe anexar con la entrega del archivo digital, los metadatos correspondientes a las capas, inventario en formato Excel de las entidades geográficas a entregar, catálogo de objetos o catálogo de símbolos.
|
